蒸汽分汽缸是鍋爐的主要配套設備，用于將鍋爐運行時產生的蒸汽分配到各路管道中去。其設計涉及多個方面，包括結構、材質、尺寸、壓力等級以及安全裝置等。以下是對蒸汽分汽缸設計的詳細闡述：

　　一、結構設計

　　蒸汽分汽缸的結構設計應滿足以下要求：

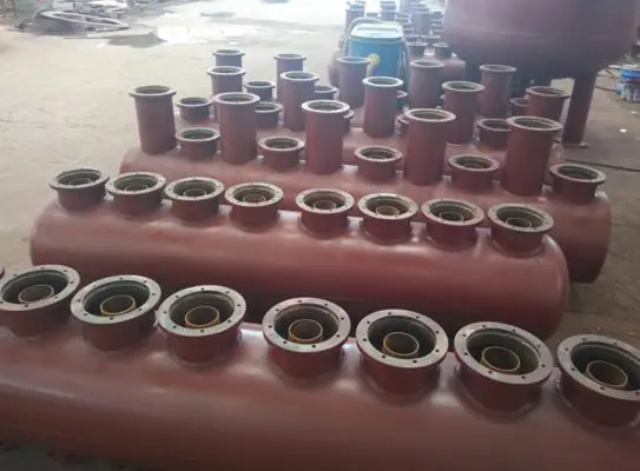

　　整體結構：分汽缸通常由筒體、封頭、接管、法蘭、閥門等部件組成。筒體是主要的受壓元件，用于儲存和分配蒸汽。封頭則用于封閉筒體的兩端，接管則用于連接蒸汽管道和閥門。

　　緩沖與分流：由于供汽設備壓力不穩，故需分汽缸儲汽，并調節氣體壓力。同時，通過分汽缸可使壓力均衡地分出多路支管，供汽給不同用汽設備。

　　雜質過濾：由于蒸汽在管道輸送過程中難免摻雜進一些固體顆粒，因此分汽缸的設計應考慮濾除雜質的功能，以防止雜質對設備和管道造成損害。

　　二、材質選擇

　　蒸汽分汽缸的材質選擇應根據工作壓力、工作溫度以及介質特性來確定。常見的材質包括Q235-B、20#、Q345R等鋼材，這些材質具有良好的強度和耐腐蝕性，能夠滿足蒸汽分汽缸的使用要求。

　　三、尺寸設計

　　蒸汽分汽缸的尺寸設計包括直徑、長度、壁厚等參數的確定：

　　直徑：直徑的選擇應根據蒸汽的流量、流速以及壓力來確定。一般來說，可以通過熱力計算或經驗估算來確定直徑的大小。同時，還需要考慮鍋爐主蒸汽管管徑對分氣缸筒體強度的影響。

　　長度：長度的設計應根據接管數量和布局來確定，以確保各接管之間的間距合理，便于操作和維修。

　　壁厚：壁厚的計算應根據設計壓力、材料許用應力以及焊接接頭系數等因素來確定。壁厚的大小直接影響分汽缸的承壓能力和安全性。

　　四、壓力等級

　　蒸汽分汽缸的壓力等級應根據系統的實際需求來確定。一般來說，分汽缸的工作壓力應高于系統的工作壓力，以確保蒸汽能夠順利分配并滿足各用汽點的需求。同時，還需要考慮安全閥的設定壓力，以確保在超壓情況下能夠及時排放蒸汽，保護設備和管道的安全。

　　五、安全裝置

　　蒸汽分汽缸的設計應考慮安全裝置的設置，包括安全閥、壓力表、溫度表以及疏水裝置等：

　　安全閥：安全閥是蒸汽分汽缸的重要安全裝置，用于在超壓情況下排放蒸汽，以保護設備和管道的安全。安全閥的設定壓力應根據系統的實際需求來確定，并需要定期校驗以確保其準確性。

　　壓力表：壓力表用于顯示分汽缸內的蒸汽壓力，便于操作人員監控系統的運行狀態。壓力表的量程和精度應根據系統的實際需求來確定。

　　溫度表：溫度表用于顯示分汽缸內的蒸汽溫度，有助于操作人員了解系統的熱狀態并采取相應的控制措施。

　　疏水裝置：疏水裝置用于排放分汽缸內的冷凝水，以防止冷凝水對設備和管道造成損害。疏水裝置的設置應考慮其排水能力和排水效率。

　　綜上所述，蒸汽分汽缸的設計涉及多個方面，需要綜合考慮系統的實際需求、工作壓力、溫度以及材質等因素來確定。通過合理的設計，可以確保蒸汽分汽缸的安全性和可靠性，滿足各用汽點的需求。
